Mess- und Regelungstechnik
S-Box-System
10062A - U/I-Wandler
Der U/I Wandler eignet sich:
- zur Umwandlung von +/- 10V Spannung in Strom von 0-20 mA
- zur Umwandlung von +/- 10V Spannung in Strom von 4-20 mA
- zur Umwandlung von 0 bis 10V Spannung in Strom von 0-20 mA
- zur Umwandlung von 0 bis 10V Spannung in Strom von 4-20 mA
- zum sicherheitstechnischen Abschalten der Ströme bei Not-Aus
Beschreibung
Das S-Box System wird von einer ripple-freien, linear-geregelten Versorgungsspannung von +/-15 V gespeist. Dies ermöglicht eine präzise Signalverarbeitung. Die Versorgungs-spannung wird über den internen Versorgungsbus durch Zusammenstecken der einzelnen S-Boxen durchgeschleift. Das Netzteil 10042A kann bis zu 14 S-Boxen mit +/- 15 V versorgen. Steht nut eine 24V-Versorgung zur Verfügung, so kann optional ein interner DC/DC-Wandler die +/-15V Versorgung erzeugen.
Benötigt man zusätzlich 24 V zur Sensorversorgung, Relaisansteuerung o.ä., so kann das Netzteil 10047A zugeschaltet werden.
Das Innenleben der S-Boxen besteht aus hochgenauen Meßverstärkern mit geringen Drift- und Offset-werten.

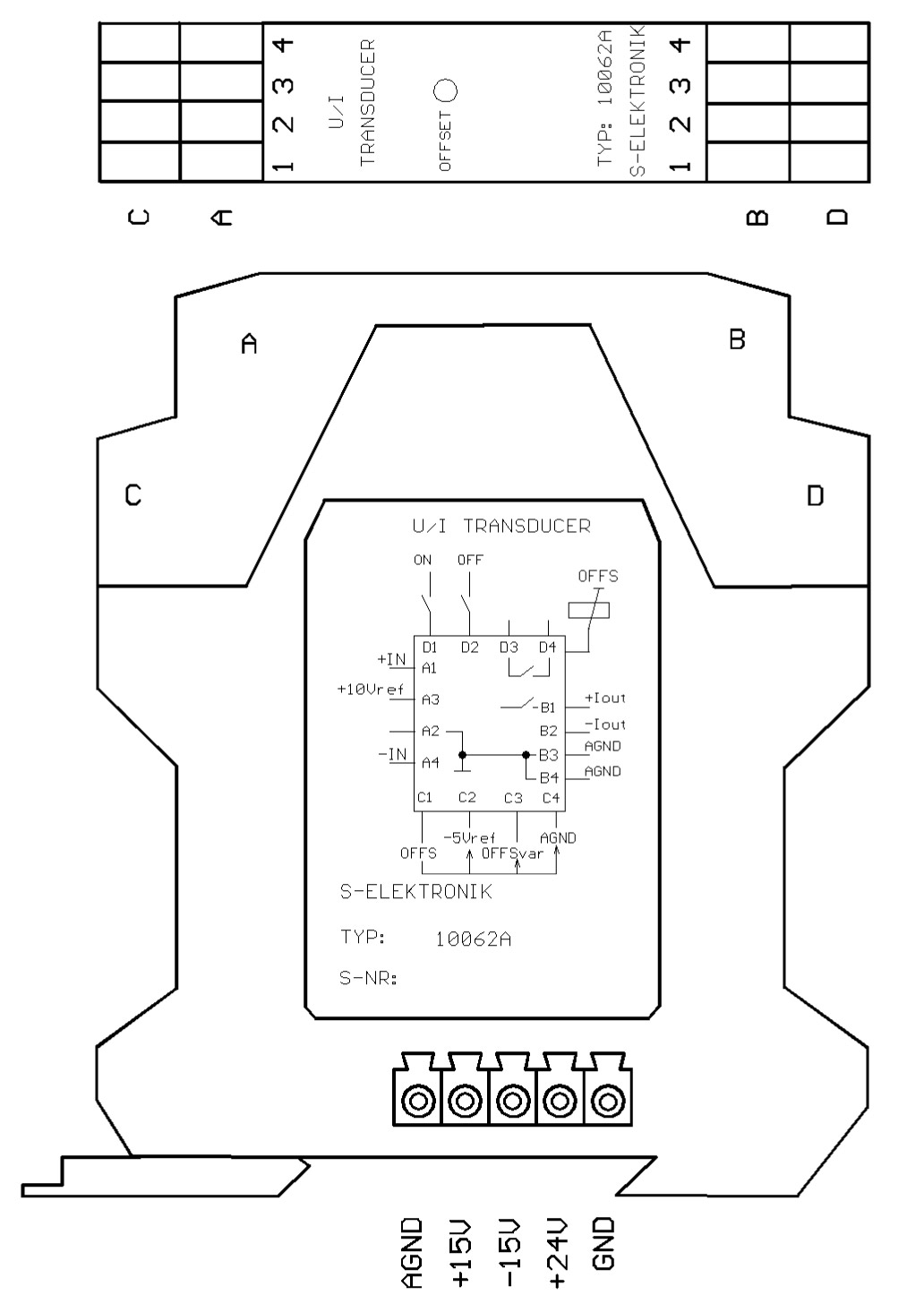

Der U/I Wandler 10062A
Der U/I Wandler bietet eine breite Palette von Anwendungen. Er kann verwendet werden um Spannungen von 0 bis 10V oder +/- 10V in Ströme von 0 bis 20 mA oder 4 bis 20 mA umzusetzen. Die Auswahl der Umwandlungen ist durch externe Brücken möglich. Zusätzlich kann das Ausgangssignal sicherheitstechnisch ein- oder ausgeschaltet werden.
Technische Daten
| Versorgungsspannung: | +/- 15V |
| Linearität: | 0,10% |
| Drift: | 100 ppm/°C |
| Temperaturoffset: | +/- 3mV max |
| Eingangsspannung: | +/- 10V |
| Ausgangsstrom Imax: | 20mA |
| Offset: | +/- 5% |
| Grenzfrequenz: | 5kHz |
| Temperaturbereich: | 0°C bis 70°C |
