Mess- und Regelungstechnik
S-Box-System
10057E - PWM Leistungstreiber
Der PWM-Verstärker eignet sich:
- zur Ansteuerung von Spulen, Motoren oder Ventilen
- zur zeitlich begrenzten Ansteuerung von Verbrauchern mit zwei verschiedenen Strömen.
Beschreibung
Das S-Box System wird von einer ripple-freien, linear-geregelten Versorgungsspannung von +/-15 V gespeist. Dies ermöglicht eine präzise Signalverarbeitung. Die Versorgungs-spannung wird über den internen Versorgungsbus durch Zusammenstecken der einzelnen S-Boxen durchgeschleift. Das Netzteil 10042A kann bis zu 14 S-Boxen mit +/- 15 V versorgen. Steht nut eine 24V-Versorgung zur Verfügung, so kann optional ein interner DC/DC-Wandler die +/-15V Versorgung erzeugen.
Benötigt man zusätzlich 24 V zur Sensorversorgung, Relaisansteuerung o.ä., so kann das Netzteil 10047A zugeschaltet werden.
Das Innenleben der S-Boxen besteht aus hochgenauen Meßverstärkern mit geringen Drift- und Offset-werten.

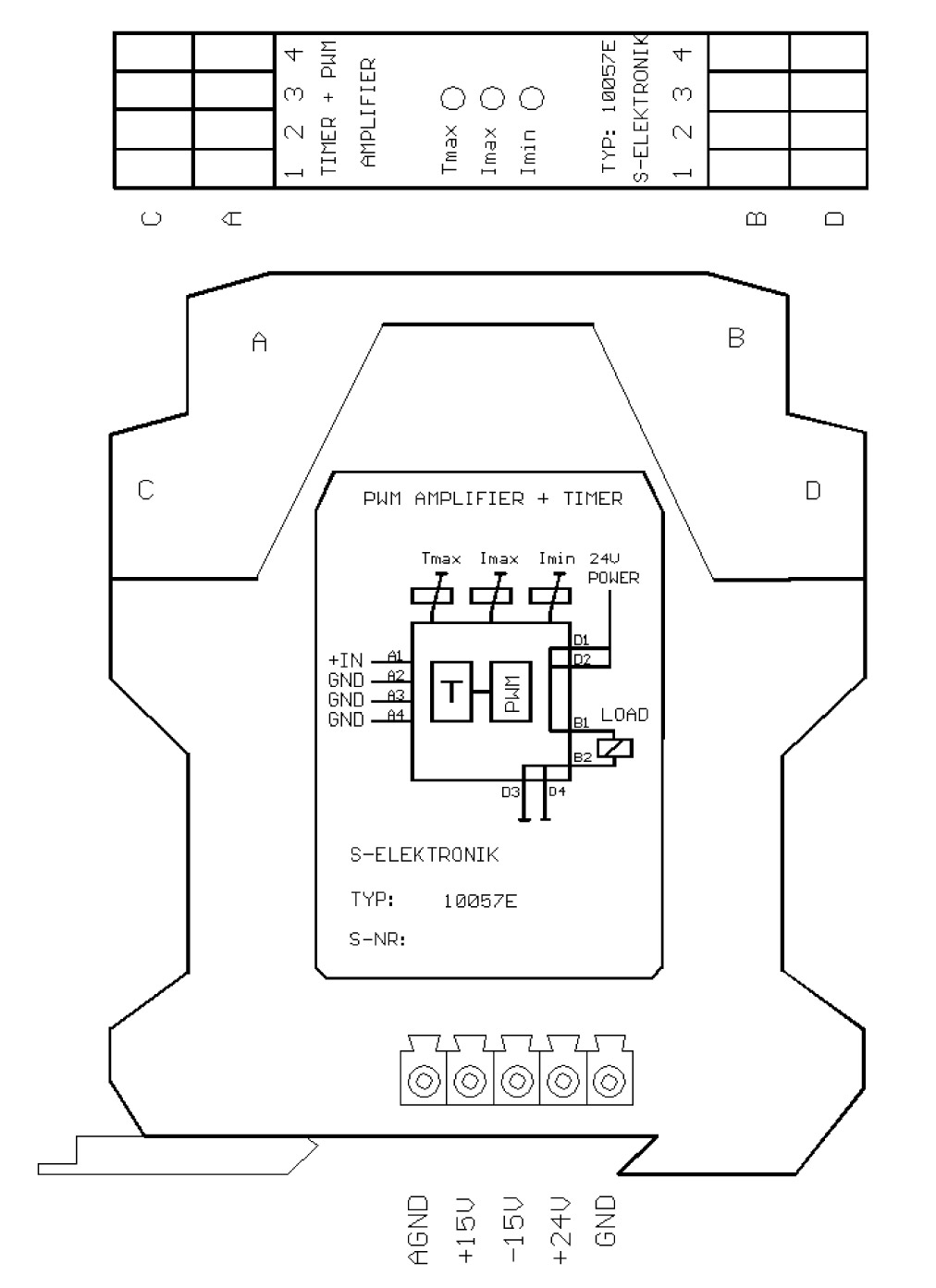

Der PWM-Verstärker 10057E
Innerhalb einer Pulsweitenmodulation (PWM) steuert der PWM-Verstärker entsprechende Verbraucher mit ca. 1 kHz Taktfrequenz an. Die Ansteuerung erfolgt in zwei Stufen. Die erste Stufe ist zeitlich begrenzt mit einem hohen Strom, danach wird ein geringerer Strom ausgegeben. Die Ströme können mit den Potentiometern Imax und Imin separat eingestellt werden.
Die Power-Stromversorgung für den Verbraucher muss separat angeschlossen werden. Das Modul ist für 24V-Geräte konzipiert.
Wird eine Induktivität als Verbraucher angeschlossen, so ist gegen die auftretenden Spannungsspitzen eine Diode, Löschglied oder TSE-Beschaltung über den Verbraucher zu schalten!
Technische Daten
| Versorgungsspannung: | +/- 15V |
| Power-Stromversorgung: | 24V - 32V |
| Ausgangsspannung PWM: | 24V - 32V |
| Ansteuerbereich 1 für T1: | 30 bis 100% |
| Ansteuerbereich 2 für T1: | 0 bis 40% |
| Ausgangsstrom Imax für Ti: | 4A |
| Ausgangsstrom Imax nach Ti: | 0,5A |
| Driftwerte: | <1% |
| Temperaturbereich: | 0°C bis 50°C |
