Mess- und Regelungstechnik
S-Box-System

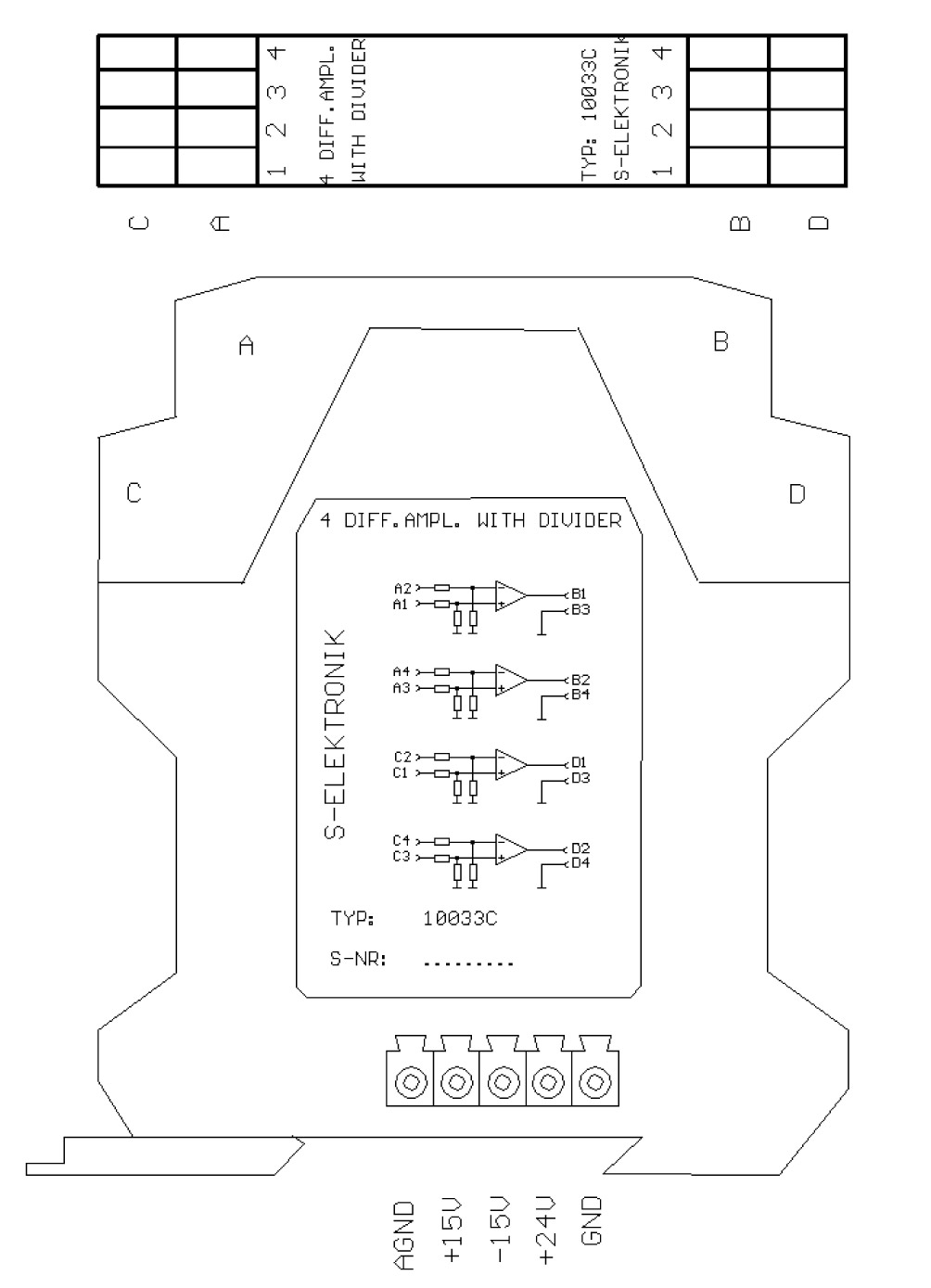

10033C - Differenzverstärker 4-fach
Der Differenzverstärker 10033C eignet sich:
- für differentielle Signalübertragung
- bei langen Signal-Leitungen
- bei Potentialschwankungen oder Masse-Differenzen
- als Impedanzwandler
- zur Signal-Invertierung
Beschreibung
Das S-Box System wird von einer ripple-freien, linear-geregelten Versorgungsspannung von +/-15 V gespeist. Dies ermöglicht eine präzise Signalverarbeitung. Die Versorgungs-spannung wird über den internen Versorgungsbus durch Zusammenstecken der einzelnen S-Boxen durchgeschleift. Das Netzteil 10042A kann bis zu 14 S-Boxen mit +/- 15 V versorgen. Steht nut eine 24V-Versorgung zur Verfügung, so kann optional ein interner DC/DC-Wandler die +/-15V Versorgung erzeugen.
Benötigt man zusätzlich 24 V zur Sensorversorgung, Relaisansteuerung o.ä., so kann das Netzteil 10047A zugeschaltet werden.
Das Innenleben der S-Boxen besteht aus hochgenauen Meßverstärkern mit geringen Drift- und Offset-werten.
Der Differenz-Amplifier beinhaltet vier gleichartige Verstärker. Die Eingangssignale von +/- 10 V werden mit Verstärkungsfaktor Kv = 1 auf den Ausgang übertragen.
Wichtig ist, dass beide Eingänge beschaltet werden. Soll das Signal invertiert ausgegeben werden, so ist der -Input anzuschließen und der +Input auf GND zu legen. Bei nicht invertierenden Signalen wird entsprechend umgekehrt angeschlossen.
Technische Daten
| Versorgungsspannung: | +/- 15V oder 24V |
| Drift: | 0,25µV/°C |
| Offset: | 50µV max |
| Verstärkungsfaktor: | 1 |
| Input: | +/- 10V |
| Eingangsimpedanz: | 100kOhm |
| Output: | +/- 10V |
| Ausgangsstrom: | +/- 20mA |
| Grenzfrequenz: | 10kHz |
| Temperaturbereich: | 0°C bis 70°C |
