Mess- und Regelungstechnik
S-Box-System
10035A - Referenzquelle 5-fach
Der Referenz Amplifier 10035A eignet sich:
- für jede Art von hochpräzisem Spannungsnormal
- für genaue Spannungsversorgung von Sensoren (Potentiometern)
- für fest eingestellte Sollwertvorgaben für alle Arten von Reglern
Beschreibung
Das S-Box System wird von einer ripple-freien, linear-geregelten Versorgungsspannung von +/-15 V gespeist. Dies ermöglicht eine präzise Signalverarbeitung. Die Versorgungs-spannung wird über den internen Versorgungsbus durch Zusammenstecken der einzelnen S-Boxen durchgeschleift. Das Netzteil 10042A kann bis zu 14 S-Boxen mit +/- 15 V versorgen. Steht nut eine 24V-Versorgung zur Verfügung, so kann optional ein interner DC/DC-Wandler die +/-15V Versorgung erzeugen.
Benötigt man zusätzlich 24 V zur Sensorversorgung, Relaisansteuerung o.ä., so kann das Netzteil 10047A zugeschaltet werden.
Das Innenleben der S-Boxen besteht aus hochgenauen Meßverstärkern mit geringen Drift- und Offset-werten.

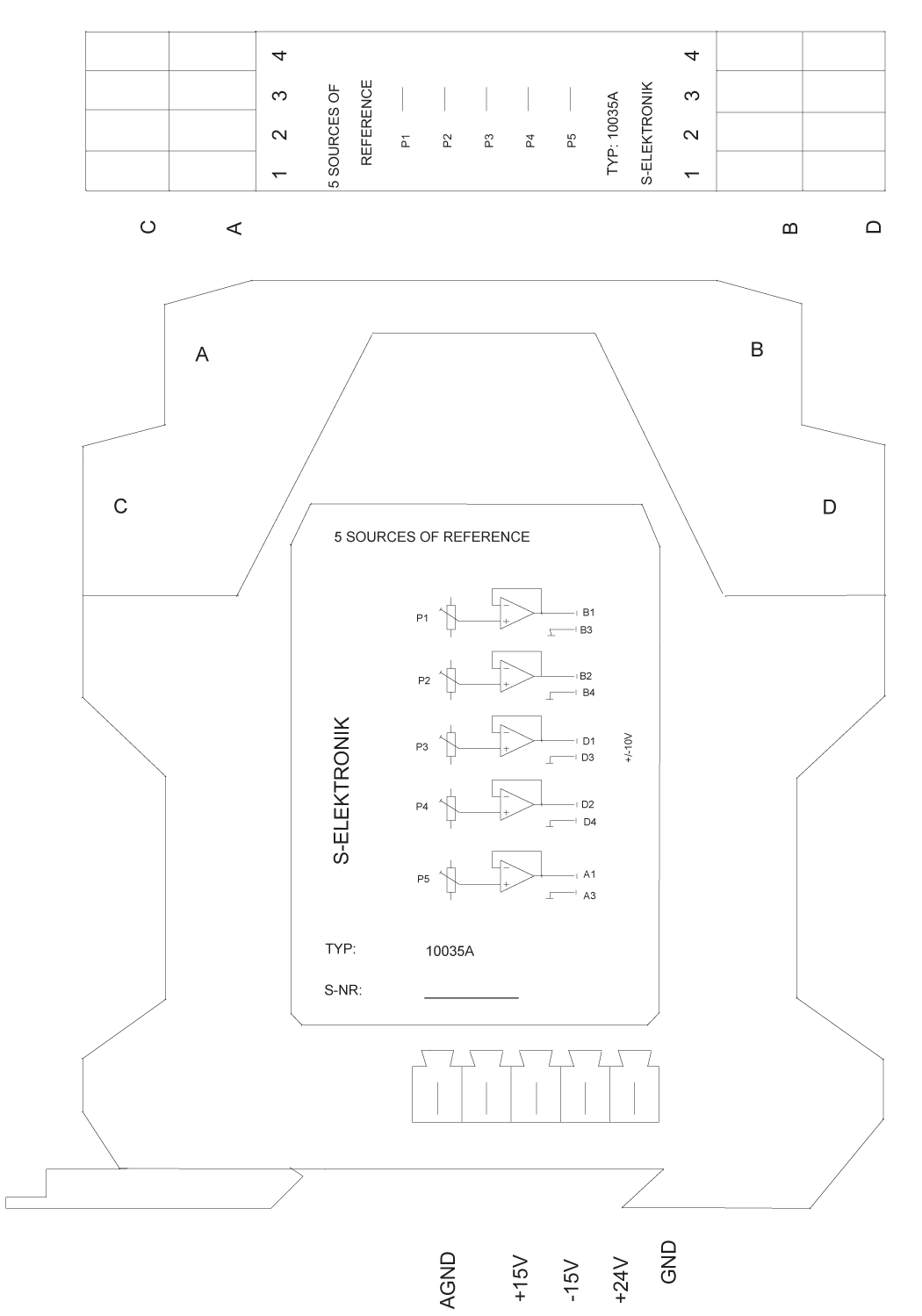

Der Referenz-Amplifier 10035A
beinhaltet fünf gleichartige Referenz-Verstärker. Die Referenzspannungen können unabhängig voneinander über +/- 10 V eingestellt werden. Die maximale Belastung der Ausgänge beträgt 15 mA.
Technische Daten
| Versorgungsspannung: | +/- 15V oder 24V |
| Drift: | 25 ppm/°C |
| Offset: | +/- 3mV max |
| Ausgangsspannung: | +/- 10V |
| Ausgangsstrom: | +/- 15mA |
| Temperaturbereich: | 0°C bis 70°C |
