Mess- und Regelungstechnik
S-Box-System
10091A - Sägezahngenerator
Der Sägezahngenerator 10091A eignet sich:
für alle Arten von Sägezahn-Funktionen. für einfache Analog / Digitalwandler, für Vergleicher-Stufen für Speicher-Zeitflächen u. ä.
Beschreibung
Das S-Box System wird von einer ripple-freien, linear-geregelten Versorgungsspannung von +/-15 V gespeist. Dies ermöglicht eine präzise Signalverarbeitung. Die Versorgungs-spannung wird über den internen Versorgungsbus durch Zusammenstecken der einzelnen S-Boxen durchgeschleift. Das Netzteil 10042A kann bis zu 14 S-Boxen mit +/- 15 V versorgen. Steht nut eine 24V-Versorgung zur Verfügung, so kann optional ein interner DC/DC-Wandler die +/-15V Versorgung erzeugen.
Benötigt man zusätzlich 24 V zur Sensorversorgung, Relaisansteuerung o.ä., so kann das Netzteil 10047A zugeschaltet werden.
Das Innenleben der S-Boxen besteht aus hochgenauen Meßverstärkern mit geringen Drift- und Offset-werten.

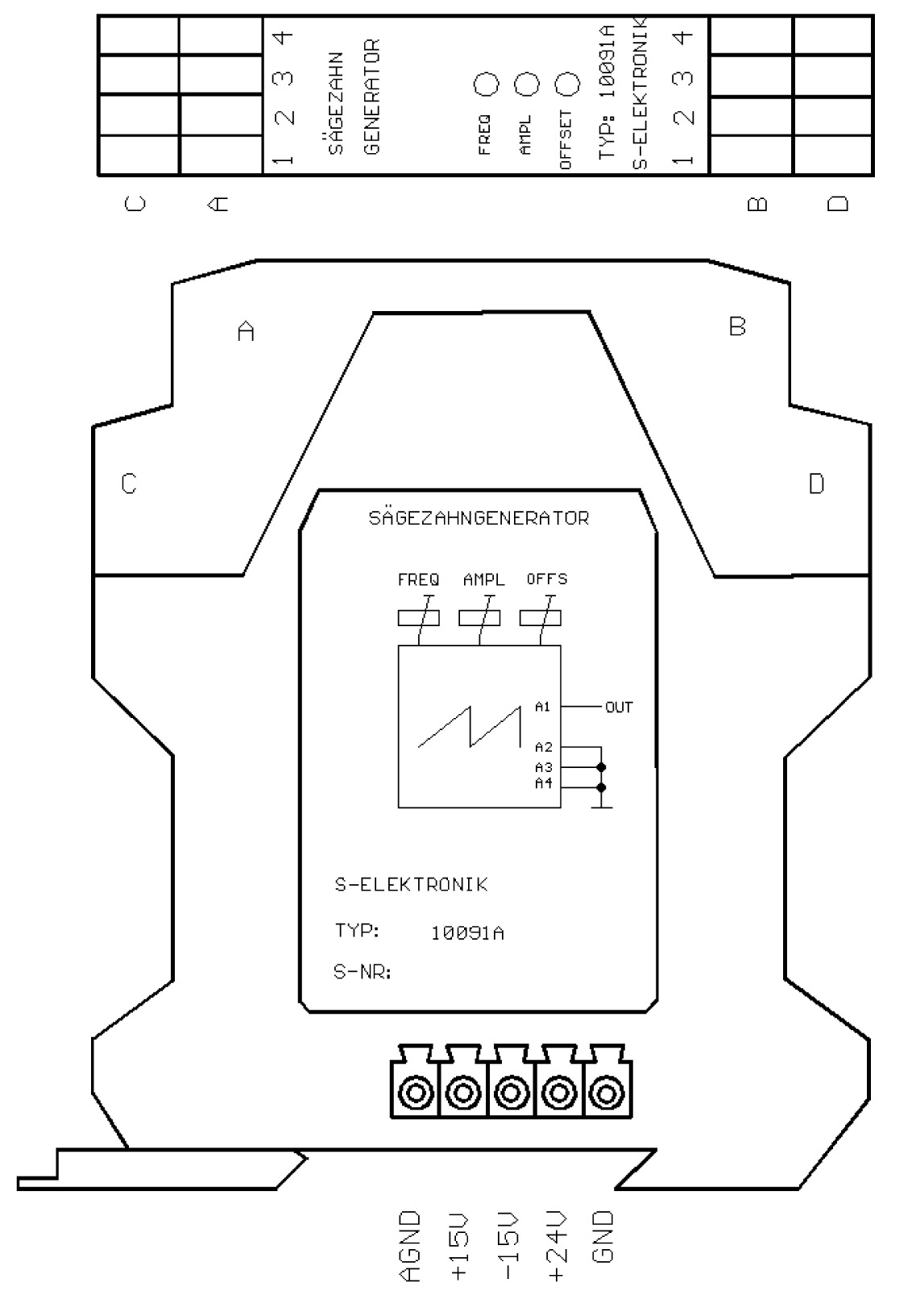

Der Sägezahngenerator
hat drei Potentiometer, mit denen die Frequenz, die Höhe des Sägezahns und eine Offset-Drift eingestellt werden kann.
Die Frequenz kann kundenseitig in weiten Grenzen angepasst werden. Möglich sind Frequenzen von 0,1 Hz bis 10 kHz.
Die Amplitude oder die Größe des Sägezahn-Signals wird über ein Potentiometer zwischen 0 und +/- 10 V angepasst.
Mit dem Offset-Potentiometer kann der Sägezahn verschoben werden. Somit kann das Signal zwischen 0 V und +10 V oder bis -10V und +10V eingestellt werden. Jedoch werden diese Werte kundenspezifisch angepasst um geringe Driftwerte und eine hohe Langzeitstabilität zu gewährleisten.
Technische Daten
| Versorgungsspannung: | +/- 15V oder 24V |
| Ausgangsspannung max.: | +/- 10V |
| Linearität bis 1 Hz: | +/- 0,5% |
| Frequenzbereich: | 0,1 Hz bis 10 kHz |
| I-Verstärkung: | Kt = 1 - 100 ms |
| D-Verstärkung: | Kd = 1 - 100 ms |
| Offsetabgleich: | +/- 50% v.E. |
| Ausgangsstrom: | +/- 20mA |
| Temperaturbereich: | 0°C bis 70°C |
